แผนภาพกระแสข้อมูล (Data Flow Diagram)
เป็นแผนภาพที่ใช้จำลองกระบวนการทำงานของระบบที่จะพัฒนาขึ้นใหม่
(การทำงานในระบบใหม่ ประกอบด้วยผู้ใช้ระบบหรือผู้ปฏิบัติ
อุปกรณ์คอมพิวเตอร์และโปรแกรมที่ใช้ในการประมวลผลเพื่อให้ได้สารสนเทศที่
ต้องการ) โดยแผนภาพกระแสข้อมูลจะแสดงภาพรวมการทำงานของระบบใหม่
ซึ่งจะแสดงความสัมพันธ์ระหว่างหน่วยงานภายนอกหรือสิ่งที่อยู่นอกระบบ
(External Entity) เช่นลูกค้า ผู้จำหน่าย พนักงาน ผู้บริหาร การประมวลผล
(Processes) และข้อมูล (Data) ที่เกี่ยวข้องกันเพื่อให้ทราบว่า
1. ระบบมีการทำงานอย่างไร
2. ระบบติดต่อกับหน่วยงานภายนอกใดบ้าง
3. ข้อมูลมาจากกระบวนการใด และต้องเก็บข้อมูลไว้ที่ใด
4. ระบบจะต้องประมวลผลข้อมูลอะไรบ้าง เพื่อให้ได้ผลลัพธ์ตามที่ต้องการ
สัญลักษณ์ของแผนภาพกระแสข้อมูล
สัญลักษณ์ที่ใช้ในแผนภาพกระแสข้อมูลมี 2 แบบคือ แบบ Gane & SArson และแบบ
Yourdon /Demarco ตามตัวอย่างดังรูป
1. ระบบมีการทำงานอย่างไร
2. ระบบติดต่อกับหน่วยงานภายนอกใดบ้าง
3. ข้อมูลมาจากกระบวนการใด และต้องเก็บข้อมูลไว้ที่ใด
4. ระบบจะต้องประมวลผลข้อมูลอะไรบ้าง เพื่อให้ได้ผลลัพธ์ตามที่ต้องการ
สัญลักษณ์ของแผนภาพกระแสข้อมูล
สัญลักษณ์ที่ใช้ในแผนภาพกระแสข้อมูลมี 2 แบบคือ แบบ Gane & SArson และแบบ
Yourdon /Demarco ตามตัวอย่างดังรูป
ความหมายของสัญลักษณ์ที่ใช้ในแผนภาพกระแสข้อมูล
ในหนังสือเล่มนี้จะใช้สัญลักษณ์แผนภาพตามกระแสข้อมูลแบบ Gane & Sarson
ซึ่งสัญลักษณ์ต่าง ๆ มีความหมายหรือมีหน้าที่การทำงาน ดังนี้
ตัวอย่างการใช้งานสัญลักษณ์แผนภาพกระแสข้อมูล
รายละเอียด
แผนภาพกระแสข้อมูลตามตัวอย่างเบื้องต้น
เป็นเพียงส่วนหนึ่งของระบบเท่านั้น ซึ่งจะแสดงเฉพาะการประมวลผลการขายสินค้า
เพื่อเป็นกรณีศึกษาสำหรับการเขียนแผนภาพกระแสข้อมูล (Data Diagram)
ซึ่งมีรายละเอียดดังนี้

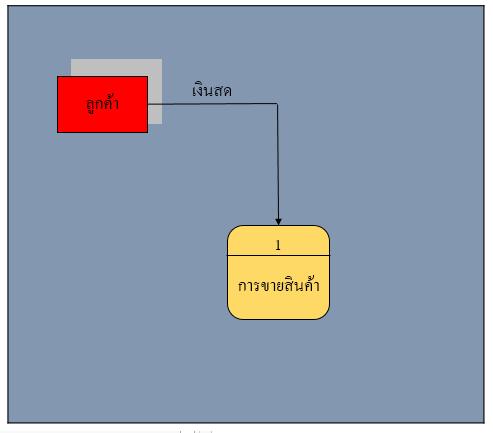

1. กรณีดังรูปจะเห็นว่าหัวลูกศรชี้ไปที่การประมวลผลการขายสินค้า หมายถึง หน่วยงานภายนอก หรือสิ่งที่อยู่นอกระบบได้ส่งข้อมูลไปที่การประมวลผลการขายสินค้า
จากแผนภาพ จะเห็นว่า ลูกค้า (External Entity) ได้ส่งเงินสดให้กับระบบการประมวลผลการขายสินค้า (Process) เพื่อซื้อสินค้า
2. กรณีดังรูปจะเห็นว่าหัวลูกศรชี้ไปที่หน่วยงานภายนอก หมาย
ถึง
ระบบได้ติดต่อสื่อสารหรือส่งเอกสารบางอย่างที่ได้จากการประมวลผลให้กับหน่วย
งานภายนอก จากตัวอย่างจะเห้นว่าระบบส่งสินค้าพร้อมกับใบเสร็จให้กับลูกค้า
3.การณีหัวลูกศรชี้จากแหล่งเก็บข้อมูลมาที่การประมวลผลการขายสินค้า หมายถึงในการประมวลผลการขายสินค้านั้น จะดึงหรือเรียกใช้ข้อมูลจากแหล่งเก็บข้อมูลสินค้าขึ้นมาประมวลผลใดๆ เพื่อขายสินค้า
4.กรณีหัวลูกศรชี้จากการประมวลผลการขายสินค้าไปที่แหล่งเก็บข้อมูล หมายถึง การเก็บข้อมูลที่ได้จากการประมวลผลไปไว้ที่แหล่งเก็บข้อมูลการขายสินค้า
